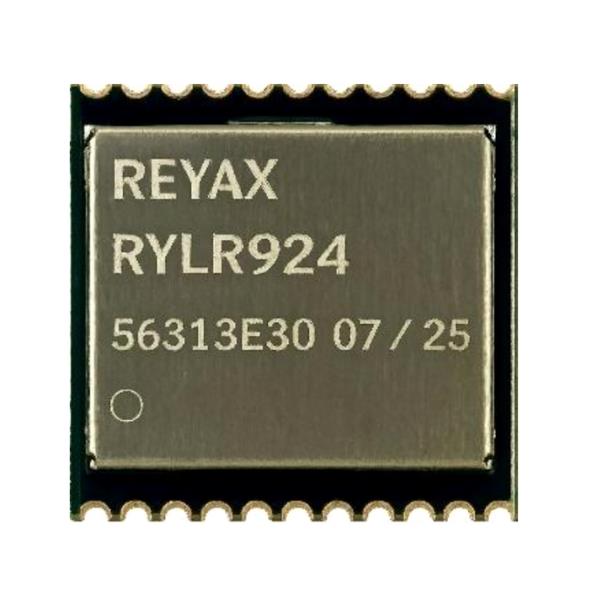

RYLR924

LoRa Frequency Range: 790/960MHz, Semtech LR1121, 12.7*12.7*2.2 mm, -40 to +85°C
  • Semtech LR1121 LoRa® Engine.
  • Support bands : 790~960MHz LoRa®/(G)FSK, 2.4GHz LoRa®/(G)FSK, 2.1GHz satellite S-Band.
  • Support DC-DC Mode
  • High sensitivity.
  • Low power consumption.

The RYLR924 is an ultra-low power which uses Semtech® LR1121 LoRa® Engine, long range LoRa® transceiver that provides support for terrestrial ISM band communications in the sub-GHz and global 2.4GHz spectrum, as well as S-Band support for satellite connectivity.
For LPWAN use cases, the RYLR924 supports LoRa and (G)FSK modulation on both sub-GHz and 2.4GHz bands, as well as Sigfox® modulation on sub-GHz bands, and Long Range Frequency Hopping Spread Spectrum (LR-FHSS) on sub-GHz, 1.9-2.1GHz Satellite, and 2.4GHz ISM bands.

SPECIFICATION

Item Min. Typical Max. Unit Condition
VBAT Power Supply 1.8 3.3 3.7 V
Frequency Accuracy   ±10   ppm at 25°C ±3°C
RF_SUB_1GHz
Frequency Range 790 868/915 960 MHz
RF Output Power Range



22 dBm



RF Harmonic



-36

dBm


RF Sensitivity -144     dBm BWL=62.5kHz, SF=12
Transmit Current   118   mA RFOP = +22 dBm
Receive Current   5.7   mA LoRa® SF12 125kHz sub-GHz
RFIO_HF 2.4GHz
Frequency Range 2400   2500 MHz
RF Output Power Range   11.5   dBm
RF Harmonic     -36 dBm
RF Sensitivity -129     dBm BWL=406kHz, SF=7
Transmit Current   26   mA IDDTXHF1, +13dBm
Receive Current   6   mA
RFIO_HF S-Band
Frequency Range 1900   2500 MHz
RF Output Power Range     13 dBm IDDTXHF3
RF Sensitivity -132.5     dBm BWL=125kHz, SF=12
Transmit Current   28   mA IDDTXHF3, +13dBm
Receive Current   6   mA
RF Input Level     10 dBm
Filter insertion loss 1 2 3 dB
Digital input level high 0.7xVBAT   VBAT+0.3 V VIH
Digital input level low -0.3   0.3xVBAT V VIL
Digital output level high 0.9xVBAT   VBAT V VOH Imax = 2.5 mA
Digital output level low 1   0.1xVBAT V VOL Imax = -2.5 mA
Operating Temperature -40 25 +85 ˚C
Dimensions         12.7mm*12.7mm*2.2mm
Weight   1.5   g





SKU: RYLR924
Brand: Reyax
Available: No
Price Breaks
Quantity
1+
5+
Price
€12.10
€11.20

For quantities above 25 pcs pls send your enquiry to [email protected] or call +39 0332 1888005

€12.10 excl tax
  • Semtech LR1121 LoRa® Engine.
  • Support bands : 790~960MHz LoRa®/(G)FSK, 2.4GHz LoRa®/(G)FSK, 2.1GHz satellite S-Band.
  • Support DC-DC Mode
  • High sensitivity.
  • Low power consumption.

The RYLR924 is an ultra-low power which uses Semtech® LR1121 LoRa® Engine, long range LoRa® transceiver that provides support for terrestrial ISM band communications in the sub-GHz and global 2.4GHz spectrum, as well as S-Band support for satellite connectivity.
For LPWAN use cases, the RYLR924 supports LoRa and (G)FSK modulation on both sub-GHz and 2.4GHz bands, as well as Sigfox® modulation on sub-GHz bands, and Long Range Frequency Hopping Spread Spectrum (LR-FHSS) on sub-GHz, 1.9-2.1GHz Satellite, and 2.4GHz ISM bands.

SPECIFICATION

Item Min. Typical Max. Unit Condition
VBAT Power Supply 1.8 3.3 3.7 V
Frequency Accuracy   ±10   ppm at 25°C ±3°C
RF_SUB_1GHz
Frequency Range 790 868/915 960 MHz
RF Output Power Range



22 dBm



RF Harmonic



-36

dBm


RF Sensitivity -144     dBm BWL=62.5kHz, SF=12
Transmit Current   118   mA RFOP = +22 dBm
Receive Current   5.7   mA LoRa® SF12 125kHz sub-GHz
RFIO_HF 2.4GHz
Frequency Range 2400   2500 MHz
RF Output Power Range   11.5   dBm
RF Harmonic     -36 dBm
RF Sensitivity -129     dBm BWL=406kHz, SF=7
Transmit Current   26   mA IDDTXHF1, +13dBm
Receive Current   6   mA
RFIO_HF S-Band
Frequency Range 1900   2500 MHz
RF Output Power Range     13 dBm IDDTXHF3
RF Sensitivity -132.5     dBm BWL=125kHz, SF=12
Transmit Current   28   mA IDDTXHF3, +13dBm
Receive Current   6   mA
RF Input Level     10 dBm
Filter insertion loss 1 2 3 dB
Digital input level high 0.7xVBAT   VBAT+0.3 V VIH
Digital input level low -0.3   0.3xVBAT V VIL
Digital output level high 0.9xVBAT   VBAT V VOH Imax = 2.5 mA
Digital output level low 1   0.1xVBAT V VOL Imax = -2.5 mA
Operating Temperature -40 25 +85 ˚C
Dimensions         12.7mm*12.7mm*2.2mm
Weight   1.5   g
