    PMOLED 0.84" Graphic 96x16, Sky Blue color, COG + PCB, 3V, Interface I2C, Glare
    Brand: Winstar
    Cod.: WEA9616S#A00-FC
    Prezzi per quantità
    Quantità
    1+
    5+
    10+
    25+
    Prezzo
    €6,50
    €5,90
    €5,50
    €5,40

    Per quantità maggiori di 49pz prego invii la richiesta a [email protected] o chiami il +39 0332 1888005

    Disponibilità: Il prodotto non può essere aggiunto al carrello. Prego verificare con FC la futura disponibilità
    €6,50 IVA esclusa
    i h

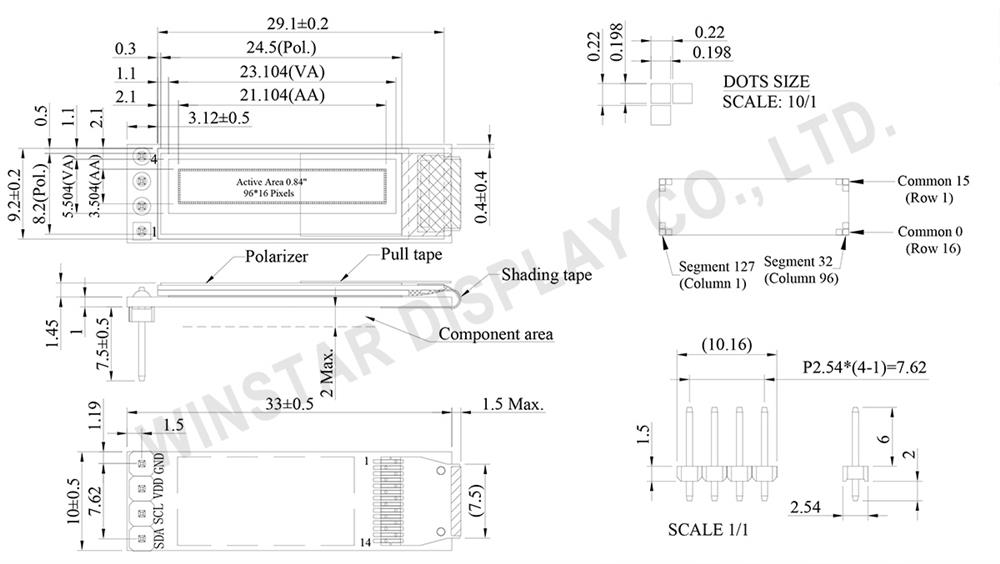

    DRAWING

    0.84 OLED Display (COG PCB) - WEA009616A - Winstar



    SPECIFICATIONS

    Interface Pin Function

    No.SymbolFunction
    1 GND Ground
    2 VDD Power supply input.
    3 SCL When the I2C interface is selected, then D0 serves as the serial clock input pad (SCL) and D1 serves as the serial data input pad (SDAI).
    4 SDA



    Mechanical Data

    ItemDimensionUnit
    Dot Matrix 96 x 16 Dots
    Module dimension 33 × 10 × 2.45 mm
    Active Area 21.104 × 3.504 mm
    Pixel Size 0.198 × 0.198 mm
    Pixel Pitch 0.220 × 0.220 mm
    Display Mode Passive Matrix
    Display Color Monochrome
    Drive Duty 1/16Duty
    IC SSD1306
    Interface I2C
    Size 0.84 inch



    Electronical Characteristics

    ItemSymbolConditionMinTypMaxUnit
    Supply Voltage for Logic VDD - 2.8 3.0 3.2 V
    Input High Volt. VIH - 0.8×VDD - VDDIO V
    Input Low Volt. VIL - 0 - 0.2×VDD V
    Output High Volt. VOH - 0.9×VDD - VDDIO V
    Output Low Volt. VOL - 0 - 0.1×VDD V
    50% check Board operating Current ICC VCC=7.5V - 13.0 26.0 mA



    Absolute Maximum Ratings

    ParameterSymbolMinMaxUnit
    Supply Voltage for Logic VDD 0 4.0 V
    Supply Voltage for Display VCC 0 16.0 V
    Operating Temperature TOP -40 80 °C
    Storage Temperature TSTG -40 85 °C


    Specifiche di prodotto
    Size 0.84"
    Resolution 96x16
    Active Area (mm) 21.10x3.50
    Dot Size 0.19x0.19
    Polarizer Glare
    Color Sky Blue
    Power supply 3V
    Display Interface I2C
    Display IC SSD1306BZ
    Constructive Structure COG + PCB
    Frame No
    Touch Panel No touch
    O. Temperature (°C) -40~80
    Data Connection Pin Strip
    Pin Nr. 4
    Pin Pitch 2.54mm
    Preferred - Not Preferred Not Preferred
    *
    *
    *
    *
