    WO160160-85HA#FC

    Graphic LCD 3" 160x160, B/L white, FSTN white pos, Transflective, COG, 3.3V, Interface 6800/8080, 6 O'clock, Frame
    Brand: Winstar
    Cod.: WO160160-85HA#FC

    Kit accessori

    Prezzi per quantità
    Quantità
    1+
    5+
    10+
    Prezzo
    €25,10
    €22,60
    €21,30

    Per quantità maggiori di 24pz prego invii la richiesta a [email protected] o chiami il +39 0332 1888005

    Disponibilità: Disponibile
    €25,10 IVA esclusa
    i h

    MOQ

    After sample PO, MP MOQ 1500pcs

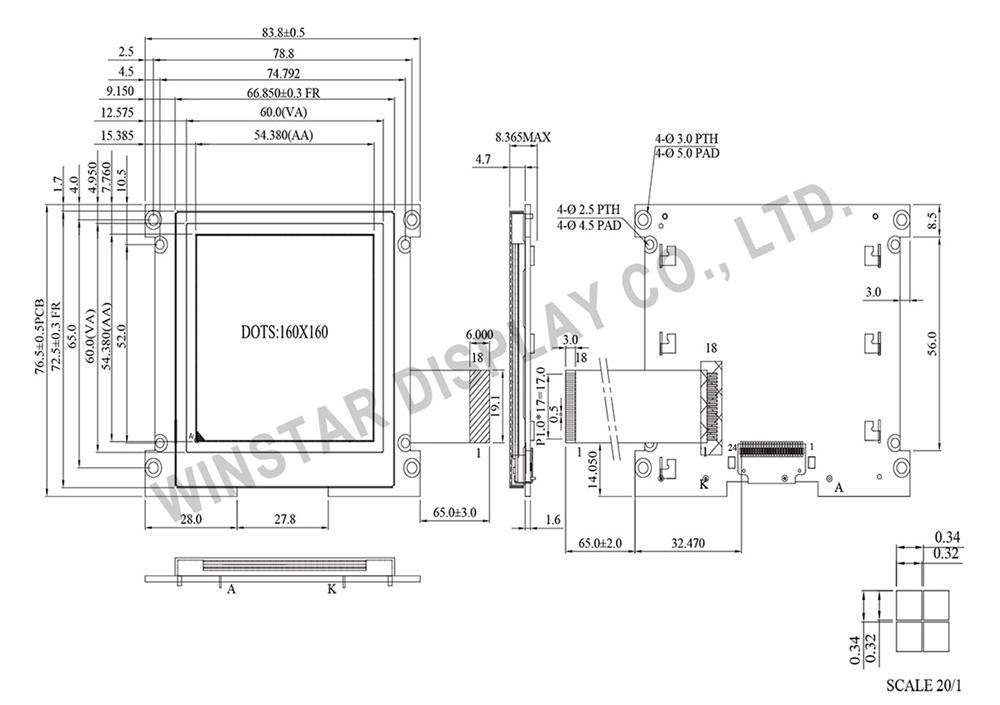

    DRAWING

    Winstar WO160160A - 160x160 COG LCD Display

    SPECIFICATIONS

    Interface Pin Function

    Pin No.SymbolDescription
    1 VSS Ground
    2 A0 Data/ Instruction select signal
    3 WR Data write. Write data into LCD Controller
    4 RD Data read. Read data from LCD Controller
    5 XCS Chip select input pins
    6 RST Controller reset signal, Active Low
    7 VDD Power supply for logic
    8~15 DB0~DB7 Data bus line
    16 LED- Power supply for B/L -
    17 NC No connection
    18 LED+ Power supply for B/L +



    Mechanical Data

    ItemStandard ValueUnit
    Module Dimension 83.8 × 76.5 mm
    Viewing Area 60.0 × 60.0 mm
    Mounting Hole 78.8 × 65.0 mm
    Dot Pitch 0.34 × 0.34 mm
    Dot Size 0.32 × 0.32 mm



    Electrical Characteristics

    ItemSymbolStandard value
    typ.
    Unit
    Input Voltage VDD 3.3 V
    Recommended LCD Driving
    Voltage for Normal Temp.
    Version module @25°C
    Vo-Vss 16.5 V
    Specifiche di prodotto
    Size 3"
    Resolution 160x160
    Active Area (mm) 54.38x54.38
    Dot Size 0.32x0.32
    B/L color, LCD type B/L white, FSTN white pos
    Power supply 3.3V
    Display Interface 6800/8080
    Display IC UC1698U
    Constructive Structure COG
    View Angle 6H
    Frame Yes
    Touch Panel No touch
    O. Temperature (°C) -20~70
    Data Connection FPC for ZIF Connector
    Pin Nr. 18
    Pin Pitch 1mm
    Preferred - Not Preferred Preferred
    *
    *
    *
    *
