Il formato Bar da 10.25" offre ai progettisti una superficie di visualizzazione allungata per sviluppare interfacce HMI con un'elevata densità di informazioni, mantenendo sotto controllo gli ingombri del modulo.

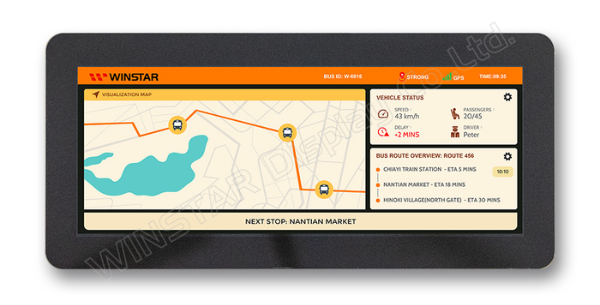

Il WFN1025LA2#0SPW15-FC è un display TFT LCD con risoluzione 1920 × 720 pixel, tecnologia IPS e luminosità tipica di 800 cd/m². Integra un touch panel capacitivo PCAP a 10 punti e optical bonding con adesivo OCA, riunendo visualizzazione e interazione in un unico modulo.
L'area attiva di 243,65 × 91,37 mm e il formato allungato permettono di progettare il layout grafico in funzione della geometria del prodotto e delle informazioni da rendere accessibili all'operatore.
Un modulo progettato per HMI industriali
La tecnologia IPS offre un angolo di visione di 85° in tutte le direzioni, mantenendo una buona uniformità dell'immagine anche quando il display viene osservato da posizioni non perfettamente frontali. La luminosità tipica di 800 cd/m² contribuisce invece alla leggibilità dell'interfaccia in ambienti caratterizzati da livelli di illuminazione variabili.
Il touch capacitivo PCAP supporta l'interazione multi-touch fino a 10 punti, mentre l'optical bonding con adesivo OCA elimina i riflessi interni tra display e touch panel, migliorando l'accoppiamento ottico del modulo e contribuendo a una migliore leggibilità dell'immagine.
Display e touch condividono un unico connettore verso il sistema host, che integra sia le linee video sia quelle del touch capacitivo. Una soluzione che semplifica il cablaggio e l'integrazione del modulo nell'HMI.
Pensato per applicazioni che non lavorano sempre in condizioni ideali, il modulo mantiene l'operatività in un range esteso da −30 °C a +85 °C. Un dato particolarmente rilevante per HMI e apparecchiature industriali installate in ambienti soggetti a forti variazioni termiche, dove la continuità di funzionamento del display diventa parte integrante dell'affidabilità del sistema.
Specifiche principali
| Caratteristica | Specifiche |
|---|---|
| Area attiva | 243,65 × 91,37 mm |
| Dimensioni modulo | 277,5 × 127,0 × 12,95 mm |
| Tecnologia display | IPS |
| Angolo di visione | 85° / 85° / 85° / 85° |
| Interfaccia display | 1-port LVDS (VESA) |
| Touch panel | PCAP, interfaccia I²C, controller GT9271 |
| Optical bonding | Adesivo OCA |
Il WFN1025LA2#0SPW15-FC integra il touch capacitivo PCAP per applicazioni che richiedono un'interazione diretta con l'interfaccia. Per i progetti in cui il touch non è necessario, è disponibile anche la versione WFN1025LA2#0SPW0-FC.
