DRAWING

SPECIFICATIONS
Pin Description
| Pin No. | Symbol | Description |
| 1 |
LEDK |
LED Backlight (Cathode) |
| 2 |
LEDA |
LED Backlight (Anode) |
| 3 |
GND |
Ground |
| 4 |
VCC |
Power Supply |
| 5 |
R0 |
Red Data |
| 6 |
R1 |
Red Data |
| 7 |
R2 |
Red Data |
| 8 |
R3 |
Red Data |
| 9 |
R4 |
Red Data |
| 10 |
R5 |
Red Data |
| 11 |
R6 |
Red Data |
| 12 |
R7 |
Red Data |
| 13 |
G0 |
Green Data |
| 14 |
G1 |
Green Data |
| 15 |
G2 |
Green Data |
| 16 |
G3 |
Green Data |
| 17 |
G4 |
Green Data |
| 18 |
G5 |
Green Data |
| 19 |
G6 |
Green Data |
| 20 |
G7 |
Green Data |
| 21 |
B0 |
Blue Data |
| 22 |
B1 |
Blue Data |
| 23 |
B2 |
Blue Data |
| 24 |
B3 |
Blue Data |
| 25 |
B4 |
Blue Data |
| 26 |
B5 |
Blue Data |
| 27 |
B6 |
Blue Data |
| 28 |
B7 |
Blue Data |
| 29 |
GND |
Ground |
| 30 |
CLK |
Clock Signal |
| 31 |
DISP |
Display On/Off |
| 32 |
HSY NC |
Horizontal Sync Input in RGB Mode |
| 33 |
VSY NC |
Vertical Sync Input in RGB Mode |
| 34 |
DEN |
Data Enable |
| 35 |
NC |
NC |
| 36 |
GND |
Ground |
| 37 |
XR(NC) |
Touch Plane PIN/NC |
| 38 |
YD(NC) |
Touch Plane PIN/NC |
| 39 |
XL(NC) |
Touch Plane PIN/NC |
| 40 |
YU(NC) |
Touch Plane PIN/NC |
General Features
| Item | Display Panel |
| Display Mode |
Normally Black |
| Viewing Direction |
All O'Clock |
| Input Signals |
RGB |
| Outside Dimensions |
105.5mm(W)*67.2mm(H)*3.0mm(T) |
| Effective Area |
- |
| Active Area |
95.04mm(W)x53.856mm(H) |
| Number of Pixels |
480xRGBx272 pixels |
| Pixel Pitch |
0.198mm(H)x0.198mm(W) |
| Pixel Arrangement |
RGB Vertical stripes |
| Drive IC |
NV3047 |
Absolute Maximum Ratings
| Item | Symbol | Min | Typ | Max | Unit | Remark |
| Power for Circuit Driving |
VDD |
|
3.2 |
|
V |
|
| Power for Circuit Logic |
VCI |
|
3.2 |
|
V |
|
| LC Operating Voltage |
Vop |
|
3.3 |
|
V |
|
| LED Forward Voltage |
Vf |
- |
21.0 |
- |
V |
|
| LED Forward Current |
Ir |
- |
20 |
- |
mA |
|
| LCD Luminance |
BP |
- |
500 |
- |
cd/m2 |
|
| Storage Humidity |
HST |
10 |
- |
90 |
%RH |
At 25±5°C |
| Storage Temperature |
TST |
-30 |
- |
80 |
°C |
| Operating Ambient Humidity |
HOP |
10 |
- |
90 |
%RH |
| Operating Ambient Temperature |
TOP |
-20 |
- |
70 |
°C |
Electrical Characteristics
| Item | Symbol | Min | Typ | Max | Unit |
| Power for Circuit Driving |
VDD |
|
3.2 |
|
V |
| Power for Circuit Logic |
VCI |
|
3.2 |
|
V |
| BLU Driving Logic |
Vbat |
- |
- |
- |
V |
| Logic Input Voltage |
Low Voltage |
VIL |
0 |
- |
0.2VDD |
V |
| High Voltage |
VIH |
0.8VDD |
- |
VDD |
V |
| Logic Output Voltage |
Low Voltage |
VOL |
0 |
- |
0.1VDD |
V |
| High Voltage |
VOH |
0.9VDD |
- |
VDD |
V |
| Power Consumption |
White |
Pw |
T.B.D. |
T.B.D. |
T.B.D. |
mW |
| Black |
Pb |
T.B.D. |
T.B.D. |
T.B.D. |
mW |
| Vertical Stripe |
Pv |
T.B.D. |
T.B.D. |
T.B.D. |
mW |

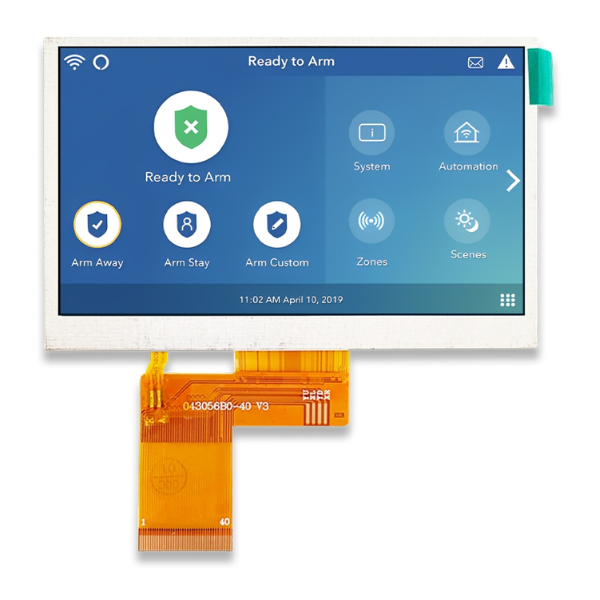

Specifiche di prodotto
|
Size
|
4.3" |
|
Resolution
|
480x272 |
|
Active Area (mm)
|
95.04x53.85 |
|
Color
|
Full Color |
|
Display Interface
|
RGB |
|
Display IC
|
No |
|
View Angle
|
IPS |
|
Frame
|
No |
|
Touch Panel
|
No touch |
|
O. Temperature (°C)
|
-20~70 |
|
Data Connection
|
FPC for ZIF Connector |
|
Pin Nr.
|
40 |
|
Pin Pitch
|
0.5mm |
|
Preferred - Not Preferred
|
Preferred |
