In molti sistemi embedded, il TFT LCD viene spesso utilizzato come tecnologia di riferimento grazie alla sua versatilità e alla capacità di supportare immagini a colori completi. Tuttavia, il suo aggiornamento continuo e la necessità di retroilluminazione possono comportare un consumo energetico maggiore, portando i progettisti a valutare tecnologie display alternative a basso consumo.

Poiché l’efficienza energetica sta diventando un elemento chiave nei moderni sistemi elettronici, la scelta del display non si basa più esclusivamente sulle prestazioni visive. Tecnologie come OLED, E-Paper (EPD) e MIP (Memory in Pixel) adottano approcci differenti per ridurre il consumo energetico.

Questo articolo fornisce una panoramica strutturata di queste tecnologie display, concentrandosi su come viene consumata l’energia, da dove derivano i risparmi energetici e quali applicazioni supportano al meglio.

Come funziona il consumo energetico di un display

Il consumo energetico di un display deriva generalmente da due fonti principali:
      •   Retroilluminazione o sorgente luminosa/emissiva
      •   Aggiornamento dell’immagine e metodo di pilotaggio

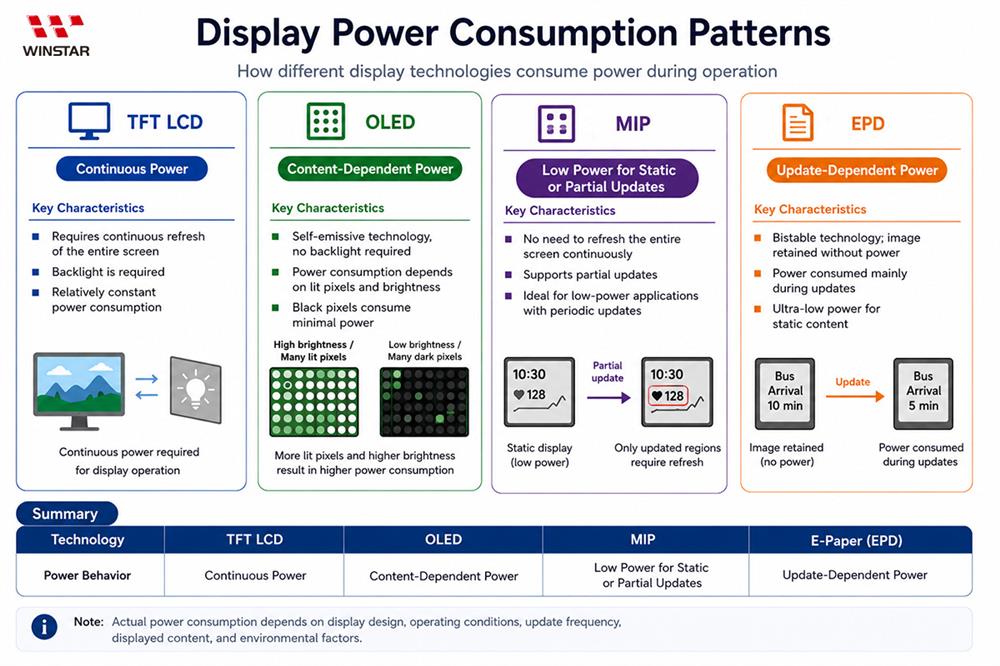

Il diagramma seguente fornisce un confronto semplificato di come i display TFT LCD, OLED, E-Paper e MIP consumano energia durante il funzionamento.

TFT LCD come punto di riferimento

Il TFT LCD è ampiamente utilizzato nei sistemi embedded e industriali grazie alla sua capacità di visualizzazione a colori completi e al supporto di contenuti dinamici. Tuttavia, il suo modello di consumo energetico differisce significativamente da quello delle tecnologie display a basso consumo.

Caratteristiche energetiche del TFT LCD

      •   Richiede un aggiornamento continuo indipendentemente dal contenuto visualizzato
      •   La retroilluminazione rimane attiva durante il funzionamento
      •   Il consumo energetico è relativamente costante

Per sistemi con budget energetici limitati o con contenuti prevalentemente statici, questo modello operativo potrebbe non essere ideale. Ciò è particolarmente vero nelle applicazioni in cui il contenuto del display cambia raramente, ma l’energia continua comunque a essere consumata per l’aggiornamento e il funzionamento della retroilluminazione.

Display OLED (tecnologia auto-emissiva)

Meccanismo di risparmio energetico

      •   Non richiede retroilluminazione
      •   Il consumo energetico dipende dalla luminosità dei pixel
      •   I pixel neri consumano quasi zero energia

Vantaggi

      •   Alto contrasto (nero reale)
      •   Tempo di risposta rapido
      •   Adatto a contenuti dinamici

Limitazioni

      •   Il consumo aumenta con contenuti luminosi o immagini a schermo intero
      •   Considerazioni sulla durata nel tempo (rischio di burn-in in alcuni casi)

Applicazioni tipiche

      •   Interfacce HMI con UI scure
      •   Display per apparecchiature audio
      •   Pannelli di controllo industriali con UI scure
      •   Display informativi compatti

Display MIP (tecnologia Memory in Pixel)

Meccanismo di risparmio energetico

      •   Ogni pixel memorizza il proprio dato (non è necessario un aggiornamento continuo)
      •   Il design riflettivo / transflettivo riduce l’utilizzo della retroilluminazione

Vantaggi

      •   Basso consumo energetico (specialmente per aggiornamenti statici o parziali)
      •   Aggiornamento più rapido rispetto agli EPD
      •   Migliore equilibrio tra consumo energetico e interattività

Limitazioni

      •   Contrasto inferiore rispetto agli OLED
      •   Prestazioni cromatiche limitate rispetto ai TFT

Applicazioni tipiche

      •   Strumenti portatili
      •   Dispositivi indossabili
      •   Sistemi industriali palmari

I display MIP offrono un equilibrio tra funzionamento a bassissimo consumo energetico e una capacità di aggiornamento moderata, rendendoli adatti ad applicazioni che richiedono sia buona visibilità sia un livello limitato di interattività.

Sebbene gli E-Paper offrano generalmente il consumo energetico più basso per contenuti statici, i display MIP possono garantire una maggiore efficienza complessiva nelle applicazioni che richiedono aggiornamenti periodici o refresh parziali.

Display E-Paper (tecnologia bi-stabile)

Meccanismo di risparmio energetico

      •   Il funzionamento bi-stabile consente di mantenere l’immagine visualizzata senza alimentazione continua
      •   Il consumo energetico avviene principalmente durante i cicli di aggiornamento dell’immagine
      •   È possibile aggiungere una luce frontale opzionale per la visualizzazione in condizioni di scarsa illuminazione, con un conseguente consumo
          energetico aggiuntivo

Vantaggi

      •   Consumo energetico estremamente ridotto
      •   Eccellente leggibilità alla luce solare
      •   Ideale per contenuti statici

Limitazioni

      •   Frequenza di aggiornamento molto lenta rispetto a OLED o TFT
      •   Prestazioni cromatiche limitate, in base al tipo di pannello
      •   Non adatto a interfacce altamente interattive o con cambiamenti rapidi

Applicazioni tipiche

      •   Etichette elettroniche da scaffale (ESL)
      •   E-Reader
      •   Display intelligenti per il retail
      •   Dispositivi medicali e sanitari
      •   Display informativi per il trasporto pubblico
      •   Display industriali per stato e monitoraggio

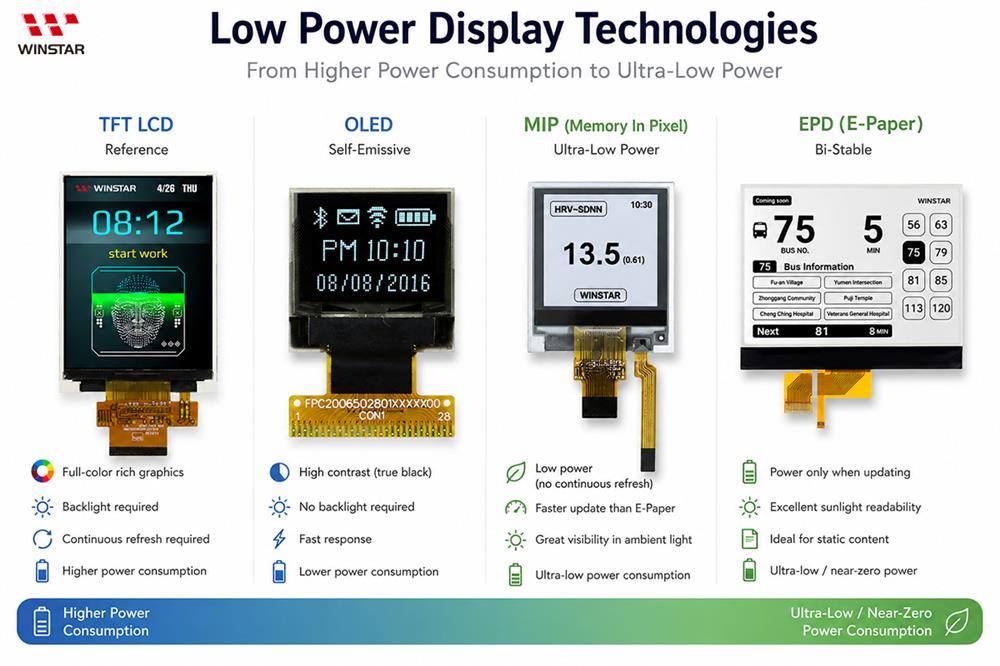

Confronto rapido tra le tecnologie display

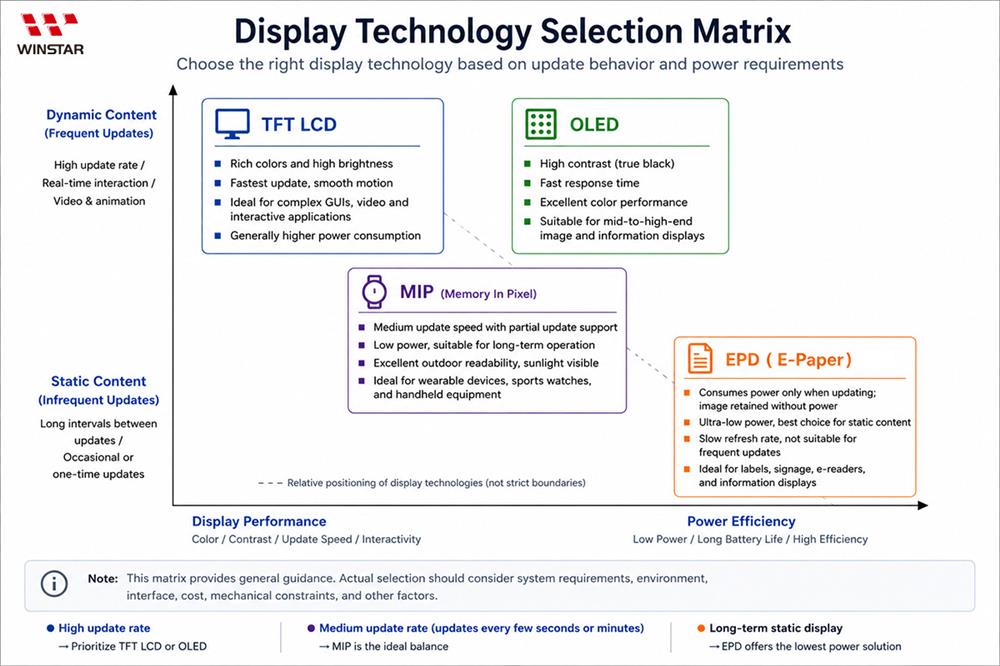

Matrice di selezione del display

La matrice seguente fornisce una visione semplificata di come le diverse tecnologie display si allineano ai requisiti delle applicazioni. Piuttosto che concentrarsi esclusivamente sulle specifiche tecniche, i progettisti dovrebbero considerare la frequenza di aggiornamento, i requisiti visivi e le priorità relative al consumo energetico nella scelta della tecnologia display.

Come scegliere la tecnologia giusta

Piuttosto che confrontare esclusivamente le specifiche tecniche, la scelta del display dovrebbe basarsi sul reale comportamento del sistema:

      •   Scegli TFT LCD per interfacce grafiche a colori, immagini ricche di dettagli e contenuti dinamici
      •   Scegli OLED per display grafici o informativi compatti che richiedono elevato contrasto e tempi di risposta rapid
      •   Scegli EPD per applicazioni con contenuti estremamente statici e consumi ultra-ridotti
      •   Scegli MIP quando è necessario un equilibrio tra efficienza energetica e una moderata capacità di aggiornamento

Come selezionare il display a basso consumo più adatto

La scelta del display a basso consumo più adatto dipende dall'effettivo utilizzo del sistema. Fattori come la frequenza di aggiornamento, l'ambiente di utilizzo, la complessità dell'interfaccia e il budget energetico influenzano tutti la tecnologia più indicata.

Piuttosto che chiedersi quale display sia il migliore in assoluto, è più utile individuare quale tecnologia si adatti meglio al comportamento operativo dell'applicazione di destinazione.

Domande frequenti

D1: L'E-Paper è più efficiente dal punto di vista energetico rispetto al MIP?
L'E-Paper offre generalmente il consumo energetico più basso per i contenuti statici. Tuttavia, nelle applicazioni che richiedono aggiornamenti periodici o refresh parziali, i display MIP possono garantire una migliore efficienza energetica complessiva.

D2: I display MIP possono sostituire i TFT LCD?
I display MIP non sono progettati per sostituire i TFT LCD nelle applicazioni dinamiche, come la riproduzione video o i sistemi con interfacce grafiche (GUI) complesse. Sono invece più adatti ai sistemi sensibili ai consumi energetici e con frequenze di aggiornamento ridotte.

D3: Gli OLED consumano sempre meno energia dei TFT?
Non sempre.
Il consumo energetico degli OLED dipende dal contenuto visualizzato. In molti casi d'uso tipici, quando l'area illuminata è relativamente ridotta, un display OLED può risultare più efficiente di un TFT LCD. Ad esempio, quando l'area illuminata rappresenta meno del 20% della superficie totale del display, l'OLED può consumare meno energia. Tuttavia, con contenuti ad alta luminosità o prevalentemente bianchi, il consumo di un OLED può superare quello di un TFT LCD.

D4: Quale tecnologia display è più adatta all'utilizzo in esterni?
I display E-Paper (EPD) e MIP offrono generalmente una migliore leggibilità sotto la luce diretta del sole, risultando quindi adatti alle applicazioni outdoor o in ambienti con elevata illuminazione. I display TFT e OLED possono invece richiedere livelli di luminosità superiori per mantenere una buona leggibilità nelle stesse condizioni.

D5: L'E-Paper può riprodurre video o animazioni in tempo reale?
No. L'E-Paper ha una frequenza di aggiornamento relativamente lenta ed è progettato principalmente per la visualizzazione di informazioni statiche. Per animazioni in tempo reale o aggiornamenti fluidi dei contenuti, TFT, OLED o MIP rappresentano generalmente una scelta migliore.

D6: Qual è la differenza tra MIP ed E-Paper?
Sia MIP che E-Paper sono tecnologie display a basso consumo, ma il MIP supporta aggiornamenti dell'immagine più rapidi ed è quindi più indicato per la visualizzazione di dati in tempo reale. L'E-Paper è invece più adatto a mantenere contenuti statici per periodi prolungati.

D7: Come si comportano MIP ed E-Paper alle basse temperature?
La velocità di aggiornamento dei display E-Paper tende a essere maggiormente influenzata dalle basse temperature, con conseguenti aggiornamenti dell'immagine più lenti negli ambienti freddi. I display MIP supportano generalmente intervalli di temperatura operativa più ampi mantenendo prestazioni di aggiornamento più costanti, risultando quindi adatti ad applicazioni industriali e outdoor che richiedono sia bassi consumi sia la visualizzazione di dati in tempo reale.

D8: I display E-Paper necessitano di una sorgente luminosa durante la notte?
Sì. L'E-Paper non è una tecnologia auto-emissiva e si basa principalmente sulla luce ambientale riflessa per visualizzare i contenuti. In condizioni di scarsa illuminazione o durante le ore notturne è generalmente necessario utilizzare un modulo di illuminazione frontale (front light) per garantire una lettura chiara.
