Lo spazio sul pannello frontale è limitato nelle apparecchiature di rete 1U, dove porte di rete, indicatori LED, interfacce di gestione ed elementi di controllo devono essere tutti integrati in un'altezza fissa. Quando il personale di assistenza ha bisogno di accedere a informazioni sul dispositivo più dettagliate di quelle che i LED possono fornire, l'aggiunta di un display al pannello frontale, già soggetto a vincoli di spazio, introduce un'ulteriore scelta progettuale.

Per le applicazioni in cui è necessario verificare direttamente sull'apparecchiatura informazioni importanti, un display locale può ridurre la necessità di accedere a un'interfaccia di gestione remota semplicemente per verificare lo stato di base del dispositivo. In un sistema 1U, tuttavia, il display occupa a sua volta spazio prezioso sul pannello frontale e introduce ulteriori requisiti di integrazione meccanica, elettronica e firmware. L'effettiva utilità di un display locale dipende quindi dal caso d'uso e dalla progettazione complessiva del sistema.

Questo articolo analizza il valore pratico e gli aspetti progettuali dei display locali nelle apparecchiature di rete 1U e illustra come la tecnologia PMOLED possa offrire una soluzione compatta, intermedia tra la semplice indicazione dello stato tramite LED e un'interfaccia HMI grafica più completa.

Perché fornire più informazioni localmente sulle apparecchiature di rete?

Con l'aumento della quantità di informazioni monitorate e gestite dalle apparecchiature di rete, i sistemi devono gestire più del semplice stato di alimentazione e connessione. Anche la configurazione di rete, lo stato delle porte, la temperatura, il funzionamento delle ventole, lo stato PoE, gli allarmi e altre informazioni operative possono richiedere un monitoraggio. Gli indicatori LED rimangono un metodo efficace per verificare a colpo d'occhio lo stato di base del dispositivo, mentre le interfacce di gestione web, le interfacce a riga di comando (CLI) e i sistemi di gestione della rete offrono funzionalità più complete di monitoraggio e configurazione.

Durante l'installazione, la messa in servizio, le ispezioni di routine o le attività di troubleshooting, tuttavia, il personale di assistenza spesso non ha bisogno di accedere subito a tutte le funzionalità di gestione. Potrebbe invece essere sufficiente identificare il dispositivo, verificare le impostazioni di rete attuali, controllare che il sistema funzioni normalmente o determinare il tipo di guasto presente. Se queste informazioni sono disponibili esclusivamente tramite un'interfaccia di gestione remota, il personale potrebbe dover prima ottenere le credenziali necessarie ed effettuare l'accesso prima di poter verificare lo stato del dispositivo.

Alcuni dispositivi di rete integrano un'interfaccia display locale che fornisce direttamente sull'apparecchiatura informazioni relative all'identificazione del dispositivo, allo stato del sistema, alla rete o ai guasti. Alcuni prodotti si spingono oltre integrando un touchscreen, che consente agli utenti di visualizzare informazioni o eseguire determinate operazioni direttamente dal pannello frontale.

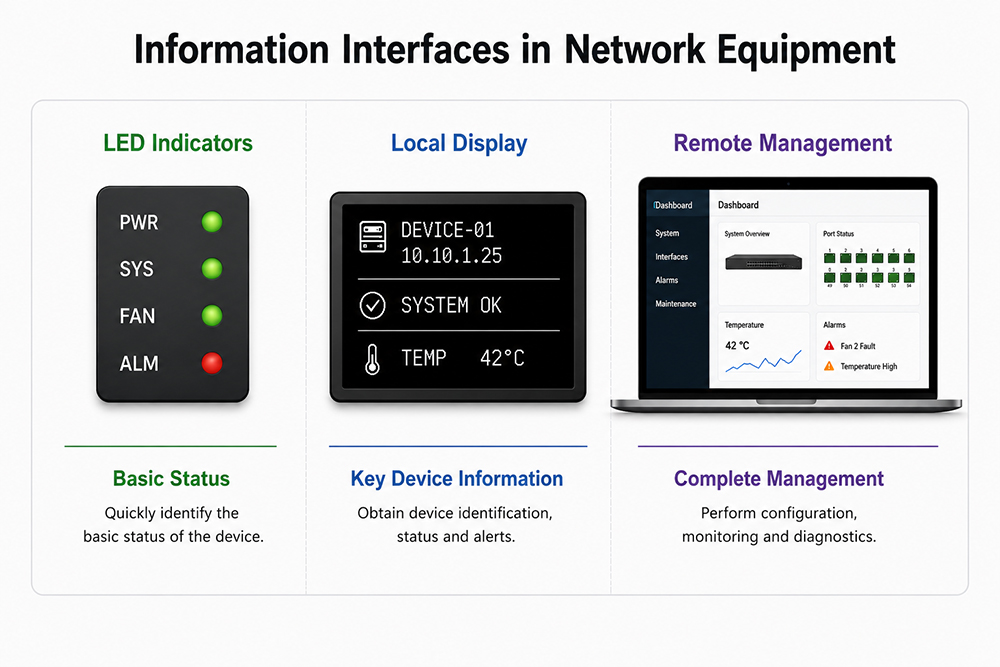

Un display locale non è pensato per sostituire gli indicatori LED o i sistemi di gestione remota esistenti. I LED possono fornire una rapida indicazione delle condizioni di base, mentre un display locale può mostrare informazioni più specifiche sul dispositivo o sui guasti. La configurazione, il monitoraggio e la gestione completi possono continuare a essere effettuati tramite interfacce web, CLI o sistemi di gestione della rete.

In che modo un display locale può supportare l'identificazione, l'installazione e la manutenzione del dispositivo?

Negli ambienti rack, più dispositivi di rete con layout frontali simili possono essere installati vicini tra loro, rendendo importante per il personale di assistenza identificare rapidamente il dispositivo su cui sta lavorando. Un display locale può mostrare informazioni identificative come Hostname, Device ID o indirizzo IP di gestione direttamente sul pannello frontale, riducendo la necessità di controllare ripetutamente le etichette delle apparecchiature o di accedere a un sistema di gestione per confermare l'identità del dispositivo.

Durante la fase di installazione e verifica della configurazione, un display locale può inoltre mostrare l'indirizzo IP, lo stato della connessione di rete e altre informazioni di configurazione essenziali. Ciò consente al personale di verificare rapidamente la connettività e la configurazione di base prima di procedere, se necessario, con ulteriori attività di configurazione o gestione.

Una volta che l'apparecchiatura è in normale funzionamento, il display locale può fornire informazioni sullo stato del sistema e dei principali componenti. Quando si verifica un guasto, il display può fornire informazioni più specifiche rispetto al solo LED di allarme, ad esempio identificando un guasto alla ventola, una condizione di sovratemperatura o uno stato anomalo di una porta. Questo aiuta il personale di assistenza a determinare la probabile origine del problema prima di utilizzare il sistema di gestione per diagnosi e troubleshooting più dettagliati.

Un display locale rende più facilmente accessibili direttamente sull'apparecchiatura le informazioni fondamentali per l'identificazione del dispositivo, l'installazione, la verifica dello stato e la valutazione iniziale dei guasti. Il personale di assistenza può innanzitutto controllare le informazioni essenziali direttamente dal pannello frontale e successivamente determinare se sia necessario accedere al sistema di gestione per ulteriori verifiche.

Perché i display locali sono ancora poco comuni nelle apparecchiature di rete 1U?

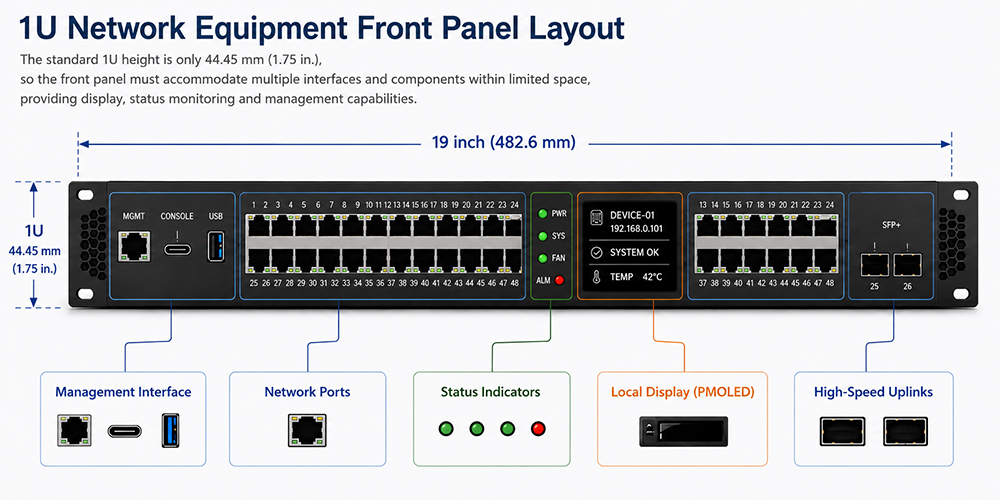

Sebbene un display locale possa offrire un accesso più diretto alle informazioni del dispositivo, la sua integrazione nelle apparecchiature di rete 1U richiede una valutazione della progettazione complessiva del sistema. Un'unità rack standard 1U ha un'altezza di soli 44,45 mm, mentre il pannello frontale di uno switch di rete può già contenere un numero elevato di porte RJ45, SFP o di altro tipo, oltre a LED, interfacce di gestione ed elementi di controllo. Per le apparecchiature progettate con un'elevata densità di porte, destinare una parte dello spazio limitato del pannello frontale a un display diventa quindi un'importante scelta progettuale.

L'aggiunta di un display comporta inoltre molto più della semplice installazione di un modulo display. Il layout meccanico, la progettazione dell'interfaccia con l'host, il controllo tramite firmware e la pianificazione dei contenuti visualizzati diventano tutti parte del processo di integrazione del sistema. Per le apparecchiature di rete progettate per un funzionamento continuo, è inoltre necessario considerare il funzionamento del display, la gestione dell'alimentazione e le condizioni operative a lungo termine. Se lo stato di base del dispositivo può essere indicato adeguatamente tramite LED e l'interazione in loco è poco frequente, la necessità di un display locale può essere limitata.

Alcuni dispositivi di rete 1U integrano già display compatti nello spazio disponibile sul pannello frontale per fornire informazioni locali sul dispositivo. Ciò dimostra che il vincolo di altezza dell'unità 1U non impedisce necessariamente l'integrazione di un display. La questione più importante è se l'applicazione abbia un'esigenza sufficiente di informazioni locali e se le funzionalità offerte dal display giustifichino lo spazio richiesto sul pannello frontale e le risorse necessarie per il sistema.

Un display locale non rappresenta un requisito standard per ogni dispositivo di rete 1U. Quando sono necessarie maggiori informazioni disponibili localmente, la progettazione del display deve trovare un equilibrio tra le esigenze informative, lo spazio sul pannello frontale e i vincoli di integrazione del sistema.

In che modo PMOLED risponde ai requisiti dei display locali nelle apparecchiature di rete 1U?

Per le apparecchiature di rete 1U che richiedono la visualizzazione di informazioni locali ma non necessitano di un'interfaccia grafica complessa o di un'interazione touch, un PMOLED monocromatico compatto può offrire una soluzione di visualizzazione semplice ed efficace. I PMOLED sono particolarmente adatti alla visualizzazione di testi, valori numerici e icone relativi all'identificazione del dispositivo, alle informazioni di rete, allo stato del sistema e alla diagnostica di base, consentendo di concentrare l'area di visualizzazione limitata sulle informazioni a cui il personale di assistenza deve accedere rapidamente.

I PMOLED sono autoemissivi e non richiedono una retroilluminazione separata, contribuendo a semplificare la struttura del display e a realizzare moduli più sottili. Questo offre una maggiore flessibilità di integrazione per i pannelli frontali con spazio di installazione limitato. L'elevato contrasto migliora la leggibilità dei testi e delle informazioni di stato, mentre gli ampi angoli di visione sono utili negli ambienti rack, dove il display può essere osservato da diverse posizioni.

Il PMOLED può rappresentare una soluzione intermedia tra la semplice indicazione dello stato tramite LED e un'interfaccia HMI grafica più completa, in particolare quando un'apparecchiatura di rete 1U deve fornire più informazioni locali di quelle che i LED possono comunicare, senza richiedere una GUI a colori o un'interazione touch.

Quali informazioni dovrebbe mostrare un display locale PMOLED per apparecchiature 1U?

Considerato lo spazio limitato disponibile per il display nelle apparecchiature di rete 1U, l'obiettivo di un display locale non è mostrare la maggiore quantità possibile di informazioni, ma rendere rapidamente accessibili al personale di assistenza le informazioni più rilevanti. I contenuti visualizzati possono essere organizzati in base all'identificazione del dispositivo, allo stato operativo di base e alla diagnostica dei guasti, includendo informazioni quali Hostname, IP di gestione, stato del sistema, temperatura, stato delle ventole, stato delle porte e allarmi che potrebbero richiedere un intervento in loco.

Non è necessario visualizzare tutte le informazioni su un'unica schermata. Per i PMOLED compatti con risoluzione limitata, i contenuti possono essere organizzati su più pagine in base alla tipologia di informazione. Ad esempio, la schermata principale può mostrare Hostname, indirizzo IP e stato generale del sistema, mentre pagine aggiuntive possono fornire informazioni relative alla temperatura, alle ventole o alle porte. Le pagine possono essere cambiate utilizzando pulsanti fisici oppure il sistema può modificare o aggiornare automaticamente i contenuti visualizzati in base allo stato del dispositivo. Questo aiuta a evitare che una quantità eccessiva di informazioni riduca la leggibilità all'interno dell'area limitata del display.

Le priorità delle informazioni possono inoltre cambiare in base alle condizioni operative dell'apparecchiatura. Durante il normale funzionamento, l'identificazione del dispositivo e lo stato di base possono avere la priorità. Se si verifica un problema di temperatura, una ventola o una rete, le relative informazioni di allarme o di guasto possono diventare prioritarie, consentendo al personale di assistenza di identificare il probabile problema prima di accedere al sistema di gestione per una diagnostica più dettagliata.

La pianificazione delle informazioni per un PMOLED 1U dovrebbe concentrarsi sul caso d'uso in loco, sulla priorità delle informazioni e sulla leggibilità. Anziché riempire l'area limitata del display con grandi quantità di informazioni, l'obiettivo è fare in modo che gli utenti possano trovare rapidamente le informazioni più utili in quel momento.

Considerazioni sulla scelta e sull'integrazione di PMOLED per apparecchiature 1U

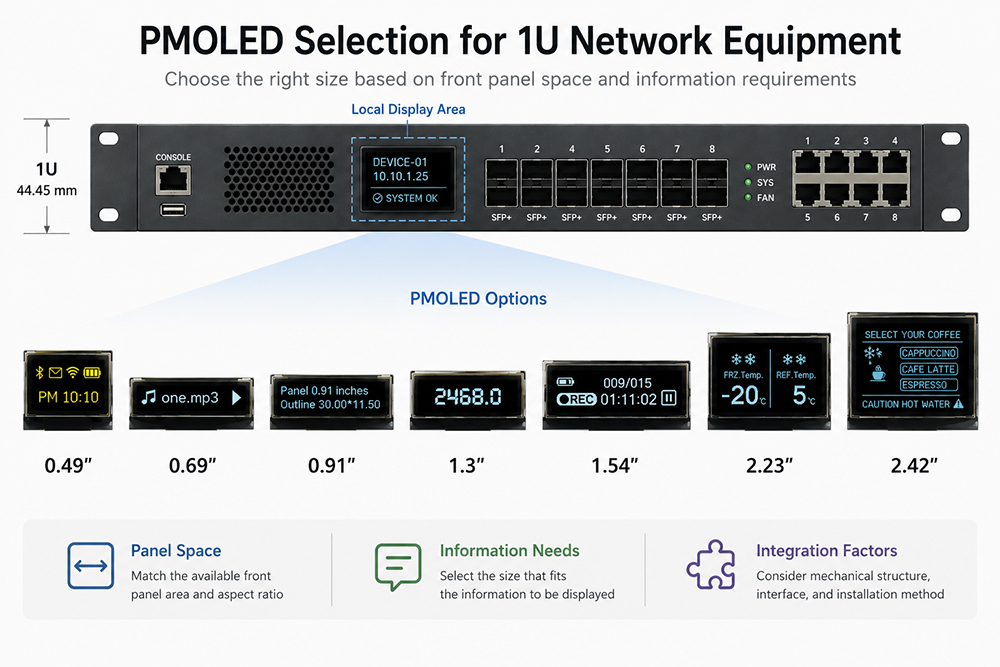

Una volta definiti i contenuti del display locale, la scelta del PMOLED può essere valutata in base allo spazio disponibile sul pannello frontale, alla quantità di informazioni da visualizzare, alla risoluzione, all'interfaccia di comunicazione e ai requisiti di integrazione meccanica. Per le apparecchiature 1U, un display più grande non rappresenta necessariamente una scelta migliore. Le dimensioni del display dovrebbero trovare un equilibrio tra la leggibilità delle informazioni e lo spazio limitato disponibile sul pannello frontale.

La quantità di informazioni, la dimensione del testo, i requisiti relativi alle icone e la necessità di visualizzare contemporaneamente più elementi influiscono sulle dimensioni e sulla risoluzione richieste. Sebbene l'area del display e la risoluzione determinino quante informazioni possono essere presentate e come può essere organizzata l'interfaccia, è necessario considerare anche l'effettiva leggibilità di testi e icone all'interno dello spazio disponibile sul pannello frontale 1U. La scelta del display dovrebbe quindi partire dai requisiti relativi alle informazioni e alla leggibilità, anziché limitarsi a scegliere il display più grande che possa essere fisicamente installato.

L'integrazione elettronica e meccanica dovrebbe inoltre tenere conto delle interfacce di comunicazione disponibili sul sistema host, della configurazione PCB o FPC, delle dimensioni del modulo, della profondità di installazione e dell'apertura sul pannello frontale. Oltre a verificare che l'area attiva del display soddisfi i requisiti dell'applicazione, nel progetto meccanico dovrebbero essere considerate anche le dimensioni complessive del modulo, il metodo di collegamento e lo spazio necessario per i componenti circostanti. I moduli PMOLED WINSTAR sono disponibili in diverse dimensioni, risoluzioni, strutture e opzioni di interfaccia, per supportare differenti piattaforme host e requisiti di progettazione delle apparecchiature.

Quando si integra un display locale in un'apparecchiatura di rete 1U, la domanda principale non è semplicemente se un display possa essere installato sul pannello frontale, ma se l'applicazione abbia un'esigenza sufficiente di informazioni disponibili in loco e se il display possa offrire un valore pratico in relazione allo spazio e alle risorse di sistema disponibili. Quando è richiesta soltanto un'indicazione dello stato di base, i LED rimangono una soluzione semplice ed efficace. Quando il personale di assistenza necessita di un accesso diretto all'identificazione del dispositivo, allo stato della rete o alle informazioni sui guasti senza dover ricorrere a una HMI grafica completa o a un'interazione touch, un PMOLED compatto rappresenta un'ulteriore opzione progettuale.
