I display LCD monocromatici sono ampiamente utilizzati nelle applicazioni industriali ed embedded in cui non sono richieste grafiche a colori. Sebbene i tradizionali LCD STN e DFSTN siano da tempo soluzioni comuni per i display monocromatici, alcune applicazioni richiedono una risposta più rapida e prestazioni di visualizzazione migliori, tipiche della tecnologia TFT, senza la necessità di utilizzare grafiche a colori. I display TFT LCD monocromatici rispondono a queste esigenze combinando le prestazioni della tecnologia TFT con la semplicità della visualizzazione monocromatica.

A differenza dei tradizionali LCD monocromatici a matrice passiva, un TFT LCD monocromatico utilizza una struttura TFT a matrice attiva per controllare i singoli pixel. Ciò consente ai display TFT monocromatici di combinare la semplicità dei contenuti monocromatici con i principali vantaggi prestazionali associati alla tecnologia TFT.

TFT monocromatico vs. LCD STN e DFSTN

I tradizionali LCD STN sono adatti a numerose applicazioni monocromatiche, in particolare quando sono richiesti contenuti semplici e una bassa complessità del sistema. Tuttavia, la loro struttura a matrice passiva può limitare il contrasto e le prestazioni di risposta rispetto ai display TFT a matrice attiva.

La tecnologia DFSTN (Double Film Super-Twisted Nematic) migliora le prestazioni visive dei tradizionali LCD STN e può offrire un aspetto con sfondo scuro e caratteri o grafiche chiare. In alcune applicazioni, tuttavia, lo sfondo scuro può presentare una tonalità leggermente violacea anziché un nero neutro.

La tecnologia TFT monocromatica rappresenta un'alternativa per le applicazioni che richiedono uno sfondo scuro più profondo, un contrasto maggiore e una risposta più rapida. A seconda del design del pannello e del modulo, i display TFT monocromatici possono raggiungere rapporti di contrasto di circa 800:1-900:1, offrendo immagini monocromatiche nitide e ben definite.

Elevate prestazioni di contrasto

I TFT LCD monocromatici offrono una visualizzazione delle immagini monocromatiche nitida, con un forte contrasto tra i contenuti visualizzati e lo sfondo. A seconda del design dell'applicazione, il display può essere configurato con caratteri scuri su sfondo chiaro oppure caratteri chiari su sfondo scuro, per ottenere informazioni chiare e facilmente leggibili.

Le elevate prestazioni di contrasto dei TFT LCD monocromatici li rendono adatti alle applicazioni industriali ed embedded in cui sono richieste una buona visibilità e informazioni grafiche semplici.

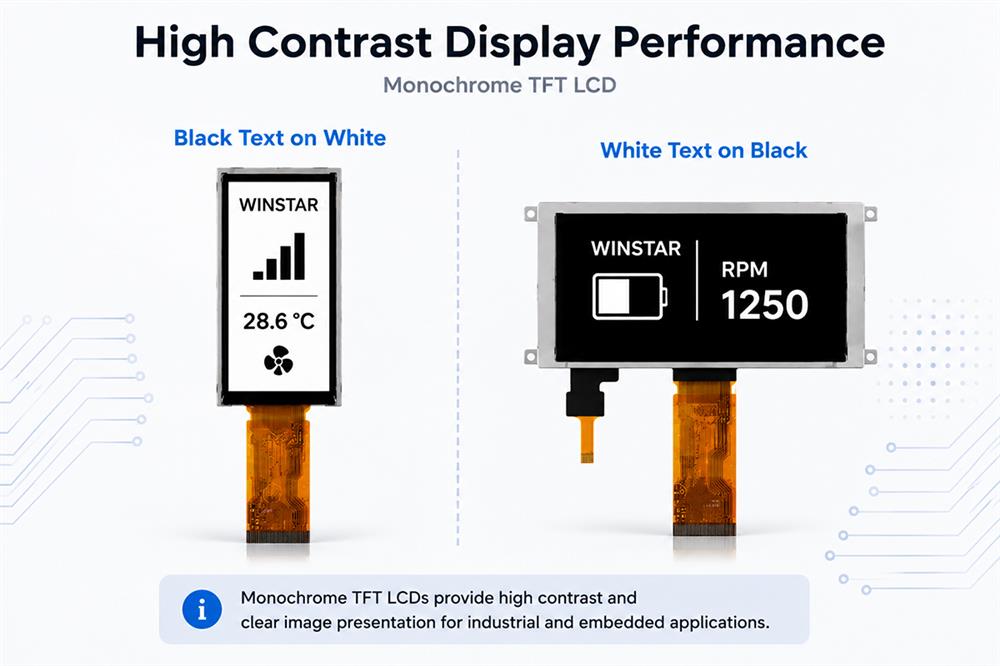

Figura 1. Esempi di elevato contrasto utilizzando TFT LCD monocromatici WINSTAR.

Vantaggi dei display TFT LCD monocromatici

Combinando contenuti monocromatici con una struttura TFT a matrice attiva, i TFT LCD monocromatici offrono diversi vantaggi rispetto alle tradizionali tecnologie LCD monocromatiche a matrice passiva:

      •   Risposta rapida: la tecnologia TFT offre una risposta dei pixel più rapida rispetto ai tradizionali LCD STN a matrice passiva, rendendola adatta alle
          applicazioni che richiedono aggiornamenti rapidi del display.
      •   Elevato contrasto: il controllo dei pixel tramite matrice attiva consente una chiara separazione tra le aree scure e chiare del display.
      •   Elevata qualità delle immagini monocromatiche: il display offre caratteri, icone e grafiche nitidi per le interfacce utente industriali.
      •   Supporto della scala di grigi: a seconda della configurazione del driver e del modulo, il display può supportare il funzionamento monocromatico, a 4 livelli
          di grigio o a 16 livelli di grigio.
      •   Integrazione semplificata con MCU: alcuni moduli supportano il collegamento diretto a sistemi basati su MCU senza richiedere una scheda aggiuntiva con
          controller esterno per il display.

Opzioni di interfaccia e scala di grigi

I moduli TFT monocromatici possono essere integrati nei sistemi embedded utilizzando interfacce MCU comunemente impiegate. A seconda del modulo e dell'IC driver, le interfacce di comunicazione disponibili possono includere interfacce seriali a 3 o 4 linee, nonché un'interfaccia parallela a 8 bit compatibile con sistemi 8080 o 6800.

È inoltre possibile selezionare diverse modalità di scala di grigi in base ai requisiti dell'applicazione e alla configurazione del driver. Le modalità monocromatica, a 4 livelli di grigio e a 16 livelli di grigio consentono ai progettisti di bilanciare contenuti del display, livello di dettaglio visivo e requisiti del sistema senza introdurre la complessità di un'interfaccia grafica a colori.

Quando scegliere un display TFT monocromatico

Un TFT LCD monocromatico può rappresentare una soluzione pratica quando un'applicazione non richiede grafiche a colori, ma necessita comunque di prestazioni di visualizzazione migliori rispetto a quelle offerte da un tradizionale LCD STN monocromatico. La combinazione di elevato contrasto, risposta rapida e capacità di visualizzazione in scala di grigi rende questa tecnologia adatta ad apparecchiature industriali, sistemi di controllo, strumenti di misura e altre applicazioni embedded che si basano su informazioni visive chiare e reattive.

Per le applicazioni che utilizzano attualmente display STN o DFSTN, la tecnologia TFT monocromatica può quindi essere considerata un'alternativa quando sono richieste prestazioni di visualizzazione superiori.

Soluzioni TFT LCD monocromatiche WINSTAR

WINSTAR offre moduli TFT LCD monocromatici per applicazioni di visualizzazione embedded e industriali. Specifiche, modalità di scala di grigi, interfacce, prestazioni di contrasto e altre caratteristiche variano a seconda del modello, consentendo ai progettisti di selezionare il display in base ai requisiti del proprio sistema e della propria applicazione.

Esplora i moduli TFT LCD monocromatici WINSTAR

FAQ sui TFT LCD monocromatici

1. Qual è la differenza tra un TFT monocromatico e un LCD STN?
La differenza principale riguarda la struttura di pilotaggio del display. Un TFT monocromatico utilizza una struttura TFT a matrice attiva per controllare i singoli pixel, mentre un tradizionale LCD STN utilizza una struttura a matrice passiva. Di conseguenza, i display TFT monocromatici possono offrire un contrasto maggiore e una risposta più rapida rispetto ai tradizionali LCD STN. Gli LCD STN rimangono adatti a molte applicazioni monocromatiche semplici, mentre il TFT monocromatico rappresenta un'opzione utile quando sono richieste prestazioni di visualizzazione migliori.

2. Un TFT monocromatico può sostituire un LCD STN o DFSTN?
Un TFT monocromatico può essere considerato un'alternativa a un LCD STN o DFSTN, in particolare quando sono richiesti un contrasto maggiore, una risposta più rapida o uno sfondo più scuro. Tuttavia, non si tratta necessariamente di una sostituzione diretta. Prima della sostituzione è necessario valutare dimensioni meccaniche, risoluzione, interfaccia, assegnazione dei pin, tensione di alimentazione, requisiti di potenza, caratteristiche del display e compatibilità con il sistema.

3. Perché scegliere un TFT monocromatico invece di un TFT a colori?
Un TFT monocromatico può rappresentare una soluzione pratica quando un'applicazione non richiede grafiche a colori, ma necessita comunque della risposta rapida, delle prestazioni di contrasto e del controllo dei pixel offerti dalla tecnologia TFT. Consente ai progettisti di ottenere prestazioni di visualizzazione monocromatiche nitide mantenendo i vantaggi della tecnologia dei display basati su TFT.

4. Un TFT monocromatico può essere pilotato direttamente da un MCU?
Sì, alcuni moduli TFT monocromatici possono essere collegati direttamente a un MCU senza richiedere una scheda aggiuntiva con controller esterno per il display. A seconda del modulo e dell'IC driver, le interfacce disponibili possono includere interfacce seriali a 3 o 4 linee e interfacce parallele a 8 bit compatibili con sistemi 8080 o 6800. L'interfaccia e i requisiti di pilotaggio devono sempre essere verificati nelle specifiche del modulo selezionato.

5. Un display TFT monocromatico può visualizzare immagini in scala di grigi?
Sì. Monocromatico non significa necessariamente che il display sia limitato esclusivamente al bianco e nero. A seconda del modulo, dell'IC driver e della configurazione, un TFT monocromatico può supportare modalità monocromatica, a 4 livelli di grigio o a 16 livelli di grigio. La capacità di visualizzare diverse tonalità di grigio consente di utilizzare ulteriori livelli visivi per icone, grafiche, informazioni di stato e altri elementi dell'interfaccia senza richiedere un display a colori.
