Cosa significano le modalità dei display LCD: Riflettente, Trasmissivo, Transflettivo

Sommario

• Modalità LCD trasmissiva
• Modalità LCD riflettente
• Modalità LCD transflettive

Introduzione

"Riflettente", "Trasmissivo" e "Transflettivo" sono termini spesso utilizzati in relazione alla tecnologia dei display a cristalli liquidi (LCD). Descrivono i modi in cui i moduli display LCD sono illuminati. A differenza delle tecnologie di visualizzazione emissive, come i display OLED (diodo organico a emissione di luce) e i VFD (display a fluorescenza sottovuoto), gli LCD richiedono una fonte di luce come il sole o la luce artificiale della stanza o una retroilluminazione integrata, che di solito è accesa da semiconduttori a LED (diodo a emissione di luce).

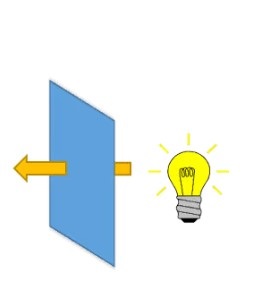

Display LCD trasmissivo

La modalità di funzionamento con cui la luce di una retroilluminazione passa attraverso il vetro LCD è chiamata trasmissiva. Il vetro LCD o il pannello LCD funziona come un "interruttore ottico" in cui la luce della retroilluminazione passa attraverso la cella LCD a seconda dell'orientamento delle molecole di cristalli liquidi. L'orientamento può essere "attivato" o disattivato da un campo elettrico. La retroilluminazione produce molta luce, rendendo il contenuto del display molto luminoso. Il lato negativo dell'utilizzo della retroilluminazione è che richiede una quantità significativa di energia all'interno di un modulo display LCD, soprattutto perché è necessario che la retroilluminazione sia sempre attiva anche se non viene visualizzato alcun contenuto sul display. Alla luce diretta del sole, uno schermo LCD trasmissivo può diventare "sbiadito" se la luce del sole supera la luminanza della retroilluminazione. Retroilluminazione sufficientemente forte da mantenere un contrasto sufficiente alla luce solare diretta, come nei display dell'aviazione, non sono compatibili con i requisiti dei dispositivi portatili.

Display LCD riflettente

Alcuni display utilizzano la luce ambientale anziché la retroilluminazione. Questa modalità di funzionamento è chiamata riflettente. In modalità riflettente, uno specchio è installato dietro lo strato di cristalli liquidi, all'interno della cella LCD o sul polarizzatore posteriore. La luce ambientale passa attraverso la cella LCD dal lato anteriore e viene riflessa dallo specchio verso l'osservatore. Il vantaggio è il minor consumo energetico e l'eccellente visibilità alla luce diretta del sole, rendendo questi display eccellenti soluzioni per applicazioni diurne all'aperto. Per essere visibili di notte o in ambienti bui, gli LCD riflettenti richiedono un'illuminazione aggiuntiva.

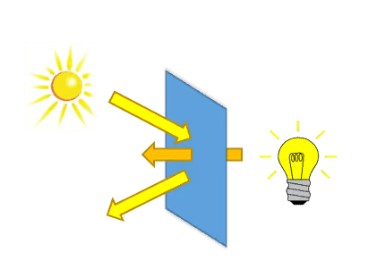

Display LCD transflettivo

I display LCD transflettivi hanno caratteristiche sia trasmissive che riflettenti. Contengono un'unità di retroilluminazione integrata e un riflettore semitrasparente o un riflettore con un foro per ogni pixel. Anche in questo caso, il riflettore può trovarsi dietro il polarizzatore posteriore o all'interno della cella LCD dietro lo strato di cristalli liquidi. La luce della retroilluminazione può passare attraverso il riflettore semitrasparente e far funzionare il display in modalità trasmissiva. Allo stesso tempo, la luce ambientale può essere riflessa in modo che il display sia visibile anche alla luce diretta del sole. Si deve tener conto del fatto che nel modo di funzionamento trasmissivo la luce attraversa lo strato di cristalli liquidi una volta, mentre nel modo riflettente attraversa lo strato di cristalli liquidi due volte. L'aspetto dei display transflettivi è un compromesso. È la soluzione più flessibile in quanto consente un minor consumo energetico in ambienti luminosi e leggibilità in qualsiasi condizione di illuminazione. Ciò va a scapito talvolta dei significativi costi di produzione aggiuntivi.

In sintesi

Per riassumere, i display LCD richiedono una fonte di luce esterna. Il modo in cui la sorgente luminosa viene erogata alla cella LCD è la modalità di funzionamento e può essere riflettente, trasmissiva o transflettiva. Per le applicazioni esterne, è preferibile un LCD riflettente o transflettivo a causa della loro efficienza energetica. Per le applicazioni interne, un LCD trasmissivo è la scelta migliore perché è visibile in condizioni di scarsa illuminazione.
