La tecnologia LCD monocromatica STN offre una soluzione altamente stabile ed economica per la visualizzazione di informazioni in ambito industriale

Nelle moderne applicazioni elettroniche e industriali, i moduli display LCD monocromatici STN di WINSTAR sono ampiamente utilizzati come soluzioni affidabili per la visualizzazione delle informazioni. Grazie a caratteristiche quali elevato contrasto, ampi angoli di visione, basso consumo energetico e ampi intervalli di temperatura operativa, questi display offrono inoltre un’eccellente resistenza alle alte temperature e all’umidità, risultando ideali per sistemi di visualizzazione destinati ad applicazioni critiche.

WINSTAR offre un portafoglio completo che spazia da prodotti standardizzati a soluzioni display altamente personalizzate, aiutando i clienti a ottenere prestazioni visive stabili e uniformi in numerose applicazioni.

Grazie a decenni di esperienza nella produzione di display di grado industriale, WINSTAR supporta lunghi cicli di vita dei prodotti attraverso comprovate capacità di produzione di massa e rigorosi sistemi di gestione della qualità.

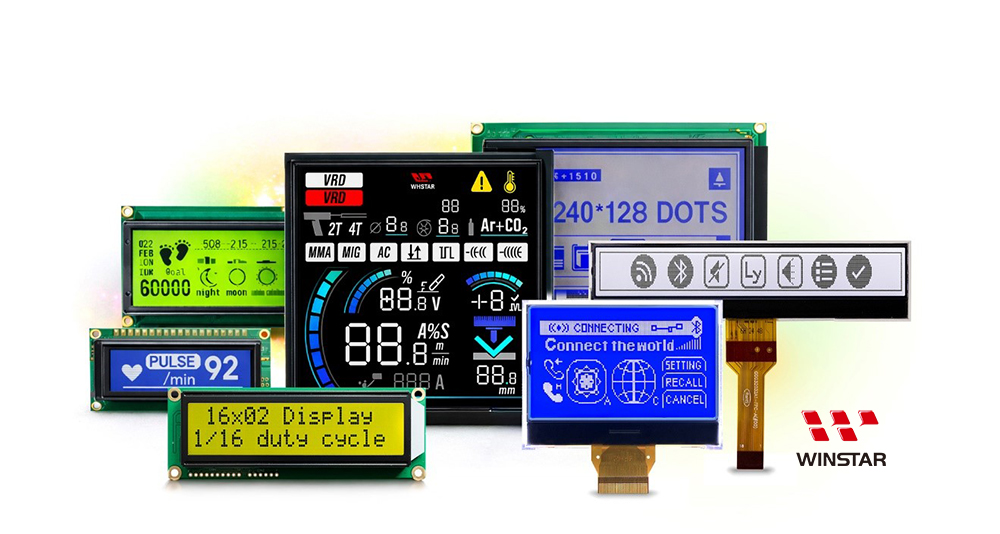

Moduli display LCD monocromatici STN WINSTAR

Diverse tecnologie LCD monocromatiche disponibili

Per soddisfare requisiti specifici in termini di prestazioni visive, contrasto e angoli di visione, WINSTAR propone un’ampia gamma di tecnologie LCD monocromatiche:

TN (Twisted Nematic)
Una soluzione entry-level economica, caratterizzata da tempi di risposta rapidi. È ideale per la visualizzazione di semplici dati numerici, simboli o segmenti.

STN (Super Twisted Nematic)
Rispetto alla tecnologia TN standard, la tecnologia STN offre angoli di visione significativamente più ampi e un contrasto superiore, consentendo la visualizzazione di grafiche più complesse e informazioni dettagliate. Questi moduli mantengono prestazioni stabili e uniformi anche in ambienti industriali impegnativi, garantendo un funzionamento affidabile a lungo termine.

FSTN (Film-Compensated Super-Twisted Nematic)
Basata sulla tecnologia STN, la tecnologia FSTN utilizza una pellicola di compensazione per ridurre efficacemente la variazione cromatica. Il risultato è una visualizzazione in bianco e nero più pura, con un contrasto migliorato, che incrementa significativamente la leggibilità e il comfort visivo.

DFSTN (Double Film-Compensated Super-Twisted Nematic)
La tecnologia DFSTN utilizza due pellicole di compensazione per ridurre efficacemente la dispersione della luce di fondo, ottenendo uno sfondo nero intenso e un contrasto estremamente elevato. È la scelta ideale per la strumentazione avanzata e le apparecchiature mediche professionali, dove la massima chiarezza è fondamentale.

VATN (Vertical Alignment TN)
La soluzione premium per i display monocromatici, la tecnologia VATN combina un contrasto ultra-elevato con angoli di visione prossimi alla visione completa. Offre testi e grafiche nitidi e vividi su uno sfondo nero particolarmente profondo, risultando la scelta ideale per applicazioni di fascia alta che richiedono un’eccellente chiarezza visiva da qualsiasi angolazione.

Confronto tra le tecnologie display STN

Applicazioni consolidate in diversi settori

I moduli LCD monocromatici STN di WINSTAR dimostrano un’elevata adattabilità alle condizioni ambientali e sono ampiamente utilizzati in settori chiave:

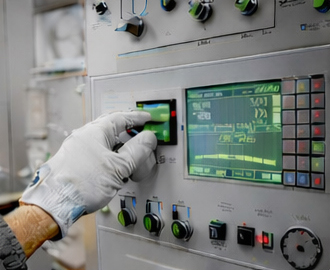

Controllo industriale e strumentazione
Ideali per sistemi di automazione, monitoraggio della potenza e apparecchiature per la gestione dell’energia, garantiscono prestazioni di visualizzazione chiare e stabili anche in presenza di elevate interferenze elettromagnetiche o temperature estreme.

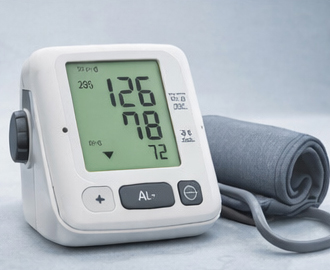

Elettronica medicale
Adatti a misuratori di glicemia, misuratori della pressione sanguigna, dispositivi per la terapia respiratoria e altre apparecchiature mediche che richiedono elevata affidabilità e stabilità operativa a lungo termine.

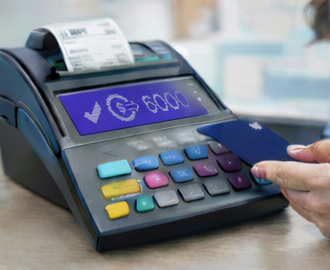

Terminali POS e apparecchiature commerciali
Comunemente utilizzati in display per clienti, terminali di pagamento e sistemi commerciali, offrono una lunga durata operativa e un’elevata resistenza negli ambienti caratterizzati da un utilizzo intensivo.

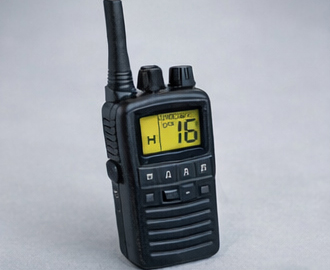

Elettronica di consumo

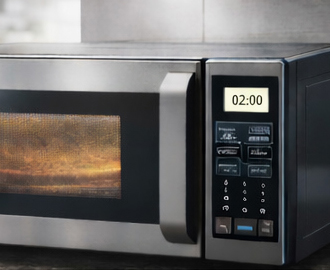

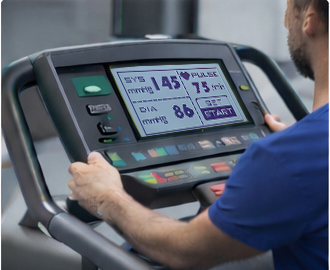

Ampiamente impiegati negli elettrodomestici smart (ad esempio, forni a microonde e controller per condizionatori), nei pannelli delle attrezzature per il fitness e nei dispositivi portatili o indossabili, come walkie-talkie e body cam, combinando basso consumo energetico ed efficienza dei costi.

Applicazioni dei moduli STN

Apparecchiature per il controllo industriale e la strumentazione	Apparecchiature elettroniche medicali	Terminali POS e apparecchiature commerciali
Prodotti di elettronica di consumo	Attrezzature per il fitness	Elettrodomestici smart



Panoramica delle principali applicazioni industriali dei moduli STN

Linee di prodotti standard e capacità di personalizzazione avanzata

Moduli standard completi

WINSTAR offre moduli LCD sia a caratteri sia grafici, disponibili in diverse configurazioni strutturali:

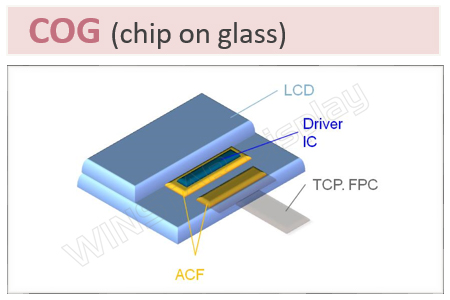

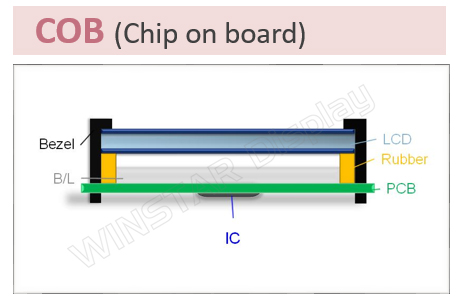

COB (Chip-on-Board) Realizzati su robuste strutture PCB, offrono un’eccellente resistenza alle vibrazioni e un’elevata immunità alle interferenze elettromagnetiche (EMI), risultando ideali per ambienti industriali gravosi.	COG (Chip-on-Glass) Caratterizzati da un design sottile e leggero e da una risoluzione superiore, i moduli COG sono adatti a dispositivi portatili o prodotti con spazio limitato che richiedono una qualità di visualizzazione più raffinata.

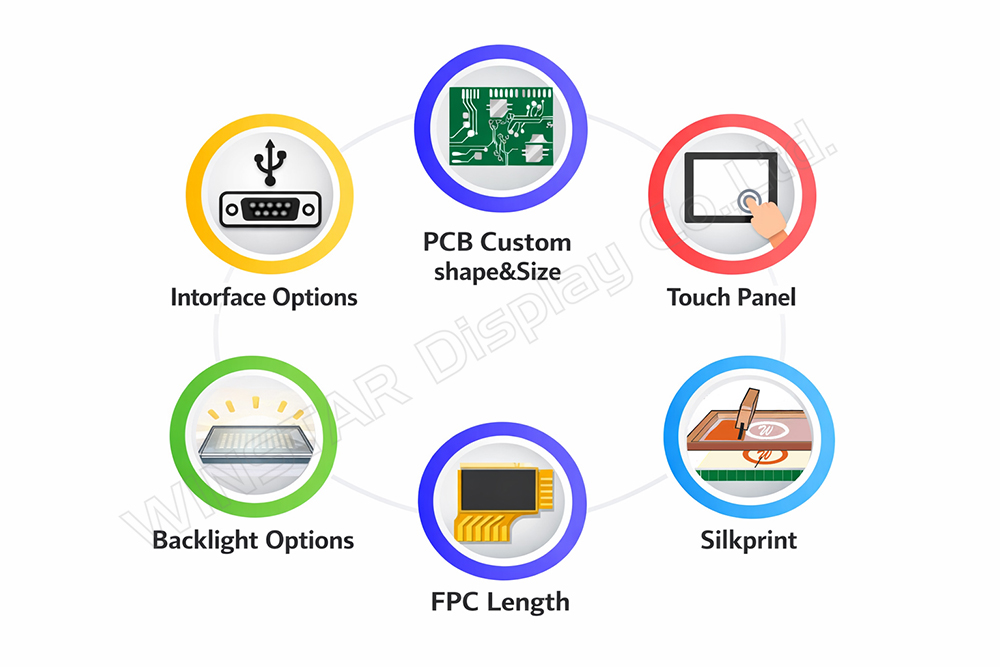

Servizi di personalizzazione avanzata

Serigrafia multicolore
La stampa multicolore su vetro o polarizzatori consente di integrare loghi, simboli di avvertimento e aree funzionali mantenendo un buon rapporto costo-efficacia. Questo approccio rappresenta un’alternativa economica ai display a colori, permettendo di ottenere effetti visivi multicolore a un costo significativamente inferiore rispetto alle soluzioni TFT.

Opzioni flessibili per interfacce e connessioni
Supporto per interfacce parallele, seriali e I²C, con opzioni personalizzabili per FPC, cavi o connettori, al fine di garantire la compatibilità con diversi controller.

Icone e design dei segmenti personalizzati
Layout personalizzati di icone, simboli e segmenti in base alla logica operativa e agli scenari di utilizzo, per migliorare la leggibilità e l’interazione con l’utente, in particolare nelle applicazioni industriali e negli elettrodomestici.

Integrazione del pannello touch
I display STN possono essere integrati con pannelli touch resistivi, per il controllo touch dell’intera superficie, oppure con tasti touch capacitivi, offrendo combinazioni display-touch ottimizzate e supporto per l’integrazione di sistema.

Diverse opzioni di retroilluminazione LED
Disponibili con configurazioni edge-type o array-type, supportano retroilluminazioni di colore bianco, blu, giallo-verde, ambra e altre tonalità, per adattarsi alle diverse tipologie di LCD e ai requisiti applicativi.

Caratteristiche personalizzabili

Servizi di integrazione completi: il vostro partner tecnico affidabile

WINSTAR offre molto più del semplice hardware per display: fornisce un supporto tecnico completo e garanzie per una collaborazione a lungo termine.

Soluzioni per ambienti gravosi
I display progettati per ampi e ultra-ampi intervalli di temperatura garantiscono un funzionamento stabile anche in condizioni estreme.

Supporto per l’integrazione di sistema
Supporto nella definizione delle raccomandazioni per la progettazione dei circuiti, nella regolazione dei driver firmware e nell’ottimizzazione della compensazione della tensione, per ridurre i tempi di sviluppo e migliorare l’affidabilità complessiva.

Impegno per la continuità di fornitura a lungo termine
Per le applicazioni industriali e medicali che richiedono lunghi cicli di vita dei prodotti, WINSTAR offre strategie di approvvigionamento stabili e rigorosi sistemi di controllo qualità a supporto della produzione di massa continuativa.

Domande frequenti (FAQ)

D1: Come scegliere tra STN, FSTN, DFSTN e VATN?
R: STN è la scelta più comune per la visualizzazione di informazioni con un buon rapporto costo-efficacia. FSTN offre un contrasto bianco e nero migliorato e una minore variazione cromatica, mentre DFSTN garantisce uno sfondo scuro e un contrasto più elevato per una maggiore leggibilità. Per applicazioni che richiedono un contrasto ultra-elevato e ampi angoli di visione, si consiglia la tecnologia VATN.

D2: Quali tipi di contenuti sono adatti ai display LCD monocromatici STN?
R: I display LCD STN sono ideali per testi, simboli, visualizzazioni a segmenti e grafiche semplici. Sono comunemente utilizzati in dispositivi industriali, medicali, POS e portatili caratterizzati da bassi consumi energetici, lunghi tempi di funzionamento ed elevata affidabilità.

D3: Come scegliere tra COB e COG?
R: La tecnologia COB offre un’elevata stabilità meccanica e una buona resistenza alle condizioni ambientali, risultando adatta alle apparecchiature industriali. La tecnologia COG consente di realizzare design più sottili e risoluzioni più elevate ed è ideale per prodotti portatili o con spazio limitato.

D4: WINSTAR può fornire moduli LCD STN personalizzati?
R: Sì. Le opzioni di personalizzazione includono dimensioni del vetro, layout, contenuti visualizzati, interfacce, tipologie di FPC o connettori, configurazione della retroilluminazione e serigrafia multicolore con loghi e aree funzionali.

D5: I display LCD STN supportano diversi colori di retroilluminazione?
R: Sì. WINSTAR offre strutture di retroilluminazione edge-type e array-type con diverse opzioni di colore, tra cui bianco, blu, giallo-verde, rosso e ambra.

D6: WINSTAR supporta la fornitura a lungo termine per prodotti industriali e medicali?
R: Sì. WINSTAR offre strategie di approvvigionamento stabili e rigorosi controlli qualità, oltre al supporto per la progettazione dei circuiti e la regolazione dei driver, al fine di ridurre i rischi legati alla produzione di massa e migliorare l’affidabilità.

Una soluzione display STN stabile e affidabile per la produzione a lungo termine

I moduli display LCD monocromatici STN di WINSTAR combinano elevata affidabilità, basso consumo energetico e capacità di funzionamento in un ampio intervallo di temperature, soddisfacendo le esigenze di visualizzazione a lungo termine nei settori del controllo industriale, dell’elettronica medicale e delle apparecchiature commerciali.

Grazie a comprovate capacità di produzione di massa e a processi di controllo qualità consolidati, WINSTAR è in grado di supportare lunghi cicli di vita dei prodotti garantendo continuità di fornitura e qualità costante.

Per specifici requisiti relativi a dimensioni, interfacce o contenuti da visualizzare, WINSTAR offre inoltre supporto per la progettazione personalizzata e l’integrazione di sistema, aiutando i clienti ad accelerare lo sviluppo dei prodotti e a passare in modo efficiente alla produzione di massa.
